Lugar de origem: | Shenzhen |
Marca: | Chuangyin |
Certificação: | Test Report |
Número do modelo: | CYR |
Quantidade de ordem mínima: | 1SET |
---|---|
Preço: | negotiable |
Detalhes da embalagem: | A embalagem da caixa para um ajusta-se, um grupo que inclui três partes com componentes |
Tempo de entrega: | dentro de 7 dias |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 36,000,00pcs pelo ano |
Característica: | Adota o material de alta qualidade do PC | . Tensão avaliado: | C.A. 660V |
---|---|---|---|
TEMPERATURA AMBIENTAL: | -30℃-+55℃ | Altura: | ≤ 3000 m |
furo redondo: | Passe a barra | Construção: | Completo-incluido |
Realçar: | tipo transformador atual da barra,cobrindo o transformador atual |

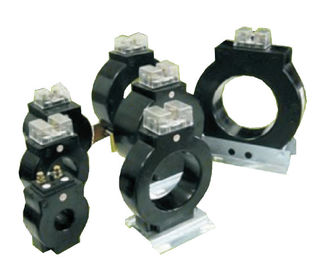

Material monofásico interno do PC do transformador atual de baixa tensão
1. Introdução
O transformador atual adota o material de alta qualidade do PC, construção completo-incluida, furo redondo pode passar a barra, seja usado controlando, proteção, medindo funções. P1, P2 terminais preliminares, S1, S2 terminais secundários P1&S1 mesmos que P2, S2 (polaridade subtractive).
2. Parâmetro técnico
1) Corrente preliminar avaliado: 5-3000A; Corrente secundária avaliado: 5A, 1A
2). Tensão avaliado: C.A. 660V
3). Frequência avaliado: 50-60Hz
4). Temperatura ambiental: - 30℃-+55℃.
5). Altura: ≤3000m
6). Tensão de withstand de frequência de poder (tampa e enrolamento secundário): 3000V/1min, 50Hz
3. Parâmetros técnicos principais
Transformador atual de medição | ||||||||||||||||
Modelo não. | Relação | Classe da precisão | Carga | Dimensão | A | B | C | D | ||||||||
CYRM1A0030/5C03C | 30/5 (Np=3) | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM1A0060/5C03B | 60/5 (Np=2) | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM1A0100/5C03 | 100/5 | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM1A0150/5C03 | 150/5 | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM2A0200/5C05 | 200/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM2A0250/5C05 | 250/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM2A0300/5C05 | 300/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM2A0400/5C05 | 400/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM3A0500/5C05 | 500/5 | 1 | 5 | RM3A | 57 | 94 | 28 | 45 | ||||||||
CYRM4A0600/5C05 | 600/5 | 1 | 5 | RM4A | 82 | 120 | 28 | 45 | ||||||||
CYRM4A0800/5C10 | 800/5 | 1 | 10 | RM4A | 82 | 120 | 28 | 45 | ||||||||
CYRM3A1000/5C10 | 1000/5 | 1 | 10 | RM3A | 57 | 94 | 28 | 45 | ||||||||
CYRM3A1200/5C10 | 1200/5 | 1 | 10 | RM3A | 57 | 94 | 28 | 45 | ||||||||
CYRM4A1600/5C15 | 1600/5 | 1 | 15 | RM4A | 82 | 120 | 28 | 45 | ||||||||
CYRM5A2000/5C15 | 2000/5 | 1 | 15 | RM5A | 114 | 153 | 28 | 45 | ||||||||
CYRM5A2500/5C15 | 2500/5 | 1 | 15 | RM5A | 114 | 153 | 28 | 45 | ||||||||
CYRM5A3000/5C15 | 3000/5 | 1 | 15 | RM5A | 114 | 153 | 28 | 45 | ||||||||
CYRM6A4000/5C15 | 4000/5 | 1 | 15 | RM6A | 138 | 175 | 38 | 45 | ||||||||
Modelo não. | Relação | Classe da precisão | Carga | Dimensão | A | B | C | D | ||||||||
CYRP1B0100/5J03 | 100/5 | 5P20 | 3 | RP1B | 34 | 150 | 63 | 45 | ||||||||
CYRP1B0150/5J05 | 150/5 | 5P20 | 5 | RP1B | 34 | 150 | 63 | 45 | ||||||||
CYRP2B0200/5J05 | 200/5 | 5P20 | 5 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP2B0250/5J05 | 250/5 | 5P20 | 5 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP2B0300/5J05 | 300/5 | 5P20 | 5 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP2B0400/5J10 | 400/5 | 5P20 | 10 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP3B0500/5J10 | 500/5 | 5P20 | 10 | RP3B | 57 | 156 | 58 | 45 | ||||||||
CYRP4B0600/5J07 | 600/5 | 5P20 | 7,5 | RP4B | 82 | 173 | 44 | 45 | ||||||||
CYRP4B0800/5J07 | 800/5 | 5P20 | 7,5 | RP4B | 82 | 173 | 44 | 45 | ||||||||
CYRP3B1000/5J10 | 1000/5 | 5P20 | 10 | RP3B | 57 | 156 | 58 | 45 | ||||||||
CYRP3B1200/5J15 | 1200/5 | 5P20 | 15 | RP3B | 57 | 156 | 58 | 45 | ||||||||
CYRP4B1600/5J15 | 1600/5 | 5P20 | 15 | RP4B | 82 | 173 | 44 | 45 | ||||||||
CYRP5B2000/5J15 | 2000/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 | ||||||||
CYRP5B2250/5J15 | 2250/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 | ||||||||
CYRP5B2500/5J15 | 2500/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 | ||||||||
CYRP5B3000/5J15 | 3000/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 |
4. Dimensão:
