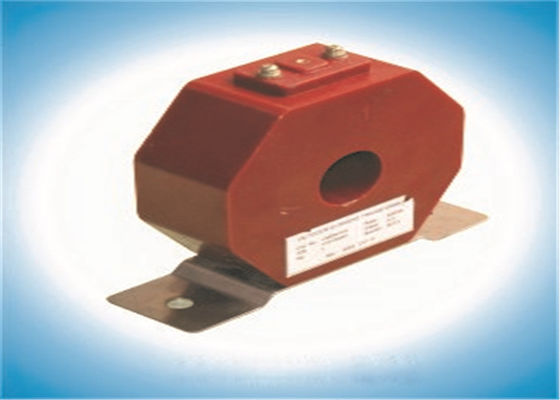

Fora da C.A. de Cacuum da resina de cola Epoxy do transformador atual da barra abaixo de 0.66KV

C.A. exterior da resina de cola Epoxy do transformador atual LMZW-0.72 abaixo de 0.66KV

1. Introdução:

O transformador atual de carcaça de vácuo da resina de cola Epoxy com antienvelhecimento, é apropriado para o ambiente exterior, para a corrente de medição, a energia e a retransmissão protetora no fole 0.66Kv do circuito da C.A.

2. Tipo descrição:

L-----------------------------Transformador atual

M----------------------------Tipo da barra

Z-----------------------------Isolação da carcaça

W----------------------------Tipo exterior

-0,66------------------------ Tensão avaliado (quilovolt)

3. Padrão

Complacente: IEC60044-1standard

4. Condição de trabalho da circunstância e da instalação

1) Circunstância da instalação: Interno

2). Temperatura ambiental: -5℃-40℃.

3). Umidade ambiental: RH≤80%

4.) altura: ≤1000m

5). Atmosfera: NENHUMA poluição séria

5. Característica da construção

A resina de cola Epoxy que molda o transformador atual, núcleos adota o silicone que laminado o enrolamento de aço de .primary é cercado no enrolamento secundário e tem a instalação da placa na parte inferior dos transformadores.

6. Parâmetro técnico principal

1. Tensão avaliado: 0,6 quilovolts

2. Frequência avaliado: 50/60Hz

3. Corrente preliminar avaliado: 15-1500A

4. Corrente secundária avaliado: 5A

5. Trabalho Longtime sob a corrente avaliado de 120%

6. tensão de withstand da Poder-frequência no enrolamento secundário a preliminar e a à terra: 3kV/1min, acendendo não.

7. Desenho de esboço:
