Lugar de origem: | Shenzhen |
Marca: | Chuangyin |
Certificação: | Kema,CE,SGS,TUV |
Número do modelo: | JSZW 2A-12R |
Quantidade de ordem mínima: | 1SET |
---|---|
Preço: | negotiable |
Detalhes da embalagem: | A embalagem da caixa para um ajusta-se, um grupo que inclui três partes com componentes |
Tempo de entrega: | dentro de 7 dias |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 36,000,00pcs pelo ano |
Tipo: | resina de cola Epoxy | Matéria: | Maitenance livra |
---|---|---|---|
Construção: | completo-incluido | Tensão preliminar avaliado: | 11/√3 |
Nível avaliado da isolação: | 12/28/75 de QUILOVOLT | ||
Realçar: | transformador médio da tensão,transformador da tensão da fase monofásica |

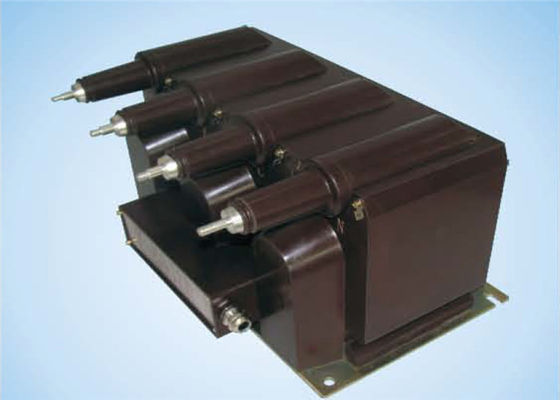

Do transformador trifásico da tensão do transformador 12kV da tensão de JSZW 2A-12R milivolt confiança alta
introdução 1.Product:
Transformador da tensão com estrutura completamente fechado da isolação do molde, os enrolamentos preliminares e secundários e núcleo toroidal encapsulados toda no corpo da carcaça da cola Epoxy, usando o cotovelo-tipo tomada para aumentar o desempenho exterior da distância de dispersão da isolação e da contaminação e da umidade da resistência. É interno usado para a tensão de medição, energia elétrica e retransmissão protetora no circuito trifásico da C.A. com a frequência 50Hz ou 60Hz e a mais alta tensão para o equipamento 12M
O cone preliminar concorda com figura 7. de IEEE 386-2006.
Dados técnicos
1. Local da instalação: Interno
2. frequência avaliado: 50/60Hz
3. fator de poder da carga: coscD=0.8 (retardamento)
4. acordos do padrão técnico com: IEC 60044-2
IEC 61869-1 &3
Especificação:
Artigo | Especificação | Unidade | Dados |
1 | Um | quilovolt | 12 |
2 | Nível avaliado da isolação | quilovolt | 12/28/75 |
Tipo |
Preliminar avaliado tensão (quilovolt) |
Tensão secundária avaliado (quilovolt) | A precisão classifica a combinação |
Saída avaliado (VA) |
Thermal que limita a corrente (VA) |
Nível avaliado da isolação (quilovolts) |
JSZW 12-12R | 11/√3 |
0.11/√3/0.11/3 |
0.2/6P | 25 | 1200 | 12/28/75 |
0.5/6P | 50 | |||||
1/6P | 80 | |||||
0.11√3/0.11√3/0.11/3
|
0.2/0.2/6P | 10/10 | ||||
0.2/0.5/6P | 30/45/100 | |||||
0.5/0.5/6P | ||||||
90/90/100 | 900/900 |
Observa: Mediante solicitação nós estamos contentes de oferecer transformadores de acordo com outros padrões ou com especs. técnicas não padronizadas.
Desenho de esboço
