Lugar de origem: | Shenzhen |
Marca: | Chuangyin |
Certificação: | Kema,CE,SGS,TUV |
Número do modelo: | JSZV20-12R |
Quantidade de ordem mínima: | 1SET |
---|---|
Preço: | negotiable |
Detalhes da embalagem: | A embalagem da caixa para um ajusta-se, um grupo que inclui três partes com componentes |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 36,000,00pcs pelo ano |
Peso líquido: | 57KG/pcs | Local da isolação: | interior |
---|---|---|---|
Matéria: | Confiança alta, baixo magnetismo do núcleo | Construção: | completo-incluido |
Pacote: | 1pcs/Plywood=445*440*440mm | um: | 12KV |
Realçar: | transformador médio da tensão,transformador da tensão da fase monofásica |

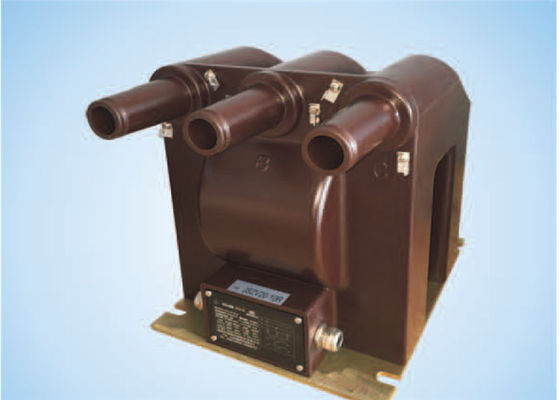

TIPO contaminação da BUCHA do VT IEEE do transformador 12kV da tensão de JSZV20-12R milivolt da resistência
introdução 1.Product:
Transformador da tensão com estrutura completamente fechado da isolação do molde, os enrolamentos preliminares e secundários e núcleo toroidal encapsulados toda no corpo da carcaça da cola Epoxy, usando o cotovelo-tipo tomada para aumentar o desempenho exterior da distância de dispersão da isolação e da contaminação e da umidade da resistência. É interno usado para a tensão de medição, energia elétrica e retransmissão protetora no circuito trifásico da C.A. com a frequência 50Hz ou 60Hz e a mais alta tensão para o equipamento 12M
O cone preliminar concorda com figura 7. de IEEE 386-2006.
Dados técnicos
1. Local da instalação: Interno
2. frequência avaliado: 50/60Hz
3. fator de poder da carga: coscD=0.8 (retardamento)
4. acordos do padrão técnico com: IEC 60044-2
IEC 61869-1 &3
Especificação:
Artigo | Especificação | Unidade | Dados |
1 | Um | quilovolt | 12 |
2 | Nível avaliado da isolação | quilovolt | 12/28/75 |
3 | Tensão preliminar avaliado | V | 11000 |
4 | Tensão secundária avaliado | V | 110 ou 220 |
Tipo |
Preliminar avaliado tensão (quilovolt) |
Tensão secundária avaliado (quilovolt) | A precisão classifica a combinação |
Saída avaliado (VA) |
Thermal que limita a corrente (VA) |
Nível avaliado da isolação (quilovolts) |
JSZV20-12R | 11 |
0,11 |
0,2 | 25 | 500 | 12/28/75 |
0,5 | 50 | |||||
1 | 80 | |||||
0.11/0.11 |
0.2/0.2 | 10/10 | 400/400 | |||
0.2/0.5 | 10/20 | |||||
0.11/0.22 |
0.2/6P (3P) | 20/800 | 300/800 | |||
0.5/6P (3P) | 50/800 |
Observam: Mediante solicitação nós estamos contentes de oferecer transformadores de acordo com outros padrões ou com especs. técnicas não padronizadas.
Desenho de esboço
