Lugar de origem: | Shenzhen |
Marca: | Chuangyin |
Certificação: | Kema,CE,SGS,TUV |
Número do modelo: | LZZBJ10-36 |
Quantidade de ordem mínima: | 1SET |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | madeira compensada |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 36,000,00pcs pelo ano |
Nível avaliado da isolação: | 36/70/170kv | Local da instalação: | interior |
---|---|---|---|
Uso: | Medição e proteção | padrão: | IEC60044-1 |
Materiais: | Eletromagnético | Ambiente de trabalho: | -30~70℃ Humid≤85%, interno |
Realçar: | Transformador atual da tensão média,transformadores de instrumento médios da tensão |

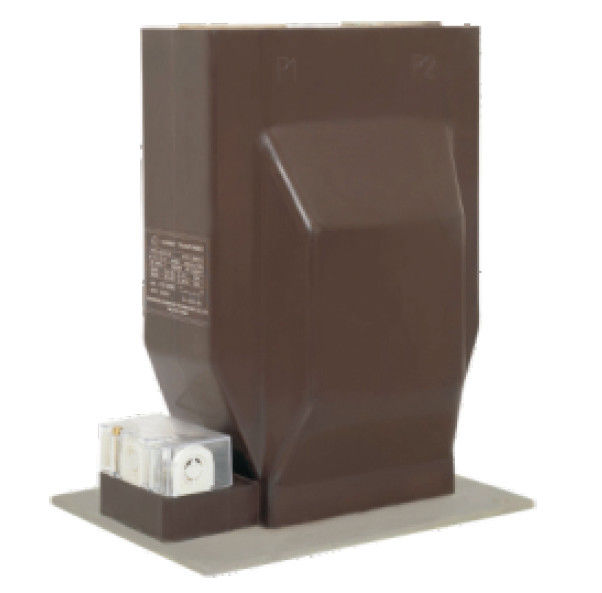

carcaça interna da resina de cola Epoxy do transformador atual de transformador atual de 36kv milivolt
1. Introdução de produto:
LZZBJ10-36 o transformador atual, isolação da carcaça da resina de cola Epoxy e construção completamente fechado do apoio, encerra enrolamentos preliminares & secundários e o núcleo anular no corpo da carcaça da resina de cola Epoxy. O produto tem a grande distância de dispersão da isolação da periferia, a sujeira withoutstanding e a umidade. Seja apropriado para medir a capacidade elétrica, e a retransmissão protetora no sistema de energia de 36kv
2. Dados técnicos:
Parâmetro técnico principal
Avaliado relação da transformação (A) |
Accuary classifica a combinação |
(VA) Saída avaliado |
(ALF) | (FS) | Ith atual térmico a curto prazo (kA/S) | Idyn atual dinâmico avaliado (kA) | ||
Medição |
Protetor |
|||||||
0,2 (S) | 0,5 | 10P | ||||||
15/5 ...... 200/5 |
0,2) (DE S/0,2 (S) 0,2) (de S/0,5 0.5/0.5 0,2) (de S/10P 0.5/10P
|
10 | 15 |
10
15
|
10
|
5 (10) |
100I1n | 250I1n |
300/5 | 25 | 63 | ||||||
400/5 | 31,5 | 80 | ||||||
500/5 | 40 | 100 | ||||||
600/5 | 40 | 100 | ||||||
800/5 | 63 | 130 | ||||||
1000/5 | 63 | 130 | ||||||
1500/5 | 80 | 160 |
Relação dois dobro secundária
Avaliado relação da transformação (A) |
Accuary classifica a combinação |
(VA) Saída avaliado |
(ALF) |
(FS) | Ith atual térmico a curto prazo (kA/S) | Idyn atual dinâmico avaliado (kA) | ||
Medição |
Protetor |
|||||||
0,2 (S) | 0,5 | 10P | ||||||
15-30/5 20-40/5 ...... 200-400/5 |
0,2) (DE S/0,2 (S) 0,2) (de S/0,5 0.5/0.5 0,2) (de S/10P 0.5/10P
|
10 | 15 |
10
15
|
10
|
5 (10) |
75I1n | 187.5I1n |
300-600/5 | 31,5 | 80 | ||||||
500-1000/5 | 40 | 100 | ||||||
600-1200/5 | 50 | 130 | ||||||
750-1500/5 | 80 | 160 |
